POSE D'UNE SERRURE SUR PANIER URAL

Un truc bien pratique communiqué par Franck !


LE MATÉRIEL:
1 serrure diam.18mm
1 pièce en équerre a 90 degrés de 50mm/25mm et 30mm de largeur
1 perceuse
1 foret de 4mm
1 foret de 5mm
1 scie cloche acier diam.19mm (merci à Christian pour le prêt)
1 gabarit de centrage (merci à Jeannot pour la fabrication)
1 vis et deux écrous de 5mm

ETAPE 1 :
Percer à 4mm à l'aide du gabarit pour se centrer au niveau de la demi-lune qui se trouve entre les deux tôles du panier (flèche rouge)
Dimensions du gabarit : diamètre 18mm, hauteur 20mm et percer à 4mm

ETAPE 2 :
Percer à 19mm avec la scie cloche



ETAPE 3 :

Poser la serrure


ETAPE 4 :

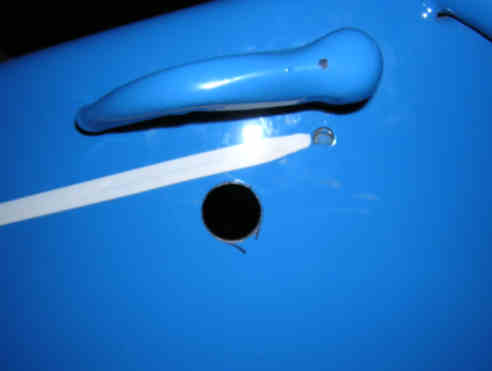

Percer de part en part la tige de verrouillage du side (à 90 degrés par rapport à la poignée de manœuvre) avec le foret de 5mm

ETAPE 5 :
Fixer le bout de fer a l'aide de la vis, de l'écrou et du contre écrou.

ETAPE 6 :
Régler la serrure de façon à ce que celle-ci ne force pas lors de sa manœuvre.
Le point de contact entre la serrure et la pièce en fer doit former un angle de 90 degrés afin d'éviter de faire tourner la serrure en forçant lorsque celle-ci est verrouillée.
Dans mon cas j'ai été obligé de tordre vers l'avant la pièce en tôle et de diminuer la pièce de la serrure qui vient en appui.


ETAPE 7 :
Aller boire un coup avec des copains en laissant son casque dans le panier sans risquer de se le faire piquer (le casque)

Toutes photos : Franck
