Voici ci-dessous le tableau des roulements et joints utilisés sur ma moto (URAL IMZ 8.103.10 - 1994). A l'époque, les prix étaient encore en francs, mais ça donne une idée...

Pour tout renseignement, contacter le webmestre



En rouge = pas certifié pour les raisons suivantes :
1 / J'ai perdu la facture,
2 / ce n'est pas indiqué sur la facture
3 / je n'ai pas trouvé la bonne pièce
Article
dimensions
référence quantité
prix unitaire approximatif en francs

Moteur

Roulement à billes avant vilebrequin
35x72x17
SKF 6207-2RS1/C3
1
80,78
Roulement à billes arrière vilebrequin
35x72x17
SKF 6207-2RS1/C3
1
80,78
Roulement à billes avant arbre à cames
25x52x15
SKF 6205/C3
1
35,36
Joint à lèvre arrière vilebrequin
50x70x10
C Viton HMS4R
1
58,9
Joint à lèvre arrière arbre à cames
17x30x7
HMS4R
1


Boite à Vitesses

Roulement à billes avant arbre primaire
25 x 52 x 15
SKF 6205
1
4,54 € (mai 2007)
Roulement à rouleaux arrière arbre primaire
20 x 47 x 14
NJ204ECP
1
25,14 € (mai 2007)
Roulement à billes avant arbre secondaire
20 x 52 x 15

SKF 6304 C3

(j'ai pris du C3 avec jeu augmenté comme pour les boîtes BMW, mais je sais pas si c'est nécessaire...)

1
8,28 € (mai 2007)
Roulement à billes arrière arbre secondaire
20 x 52 x 15

SKF 6304

1
6,37 € (mai 2007)
Joint à lèvre avant arbre primaire
32 x 45 x 7
72 NBR902
1
5,32 € (mai 2007)
Joint à lèvre arrière arbre secondaire
36 x 48 x 10
WAS NBR
1
3,4 € (mai 2007)
Joint à lèvre sortie kick
20 x 40 x 7
72 NBR 902
1
4,36 € (mai 2007)
Joint à lèvre sélecteur
12 x 25 x 8
72 NBR 902
1
7,98 € (mai 2007)
Joint à lèvre contacteur de point mort
12 x 25 x 8
BA
1
20,05
Joint à lèvre levier de marche arrière
12 x 25 x 8
BA
1
20,05
Joint torique du système d'accrochage du ressort de kick
30 x 35 x 2.5
OR
1
1,2
Joint torique derrière roulement arbre primaire
17.04 x 3.53
OR
1
1,94 € (mai 2007)
Joint torique bouton de pression embrayage

17 x 3 ou 17.04 x 3.53

(D'origine il me semble que c'est le premier, mais je trouve que le second est mieux adapté...)

OR
1
 1,94 € ou 0,95 € (mai 2007)

Pont

Roulement à 2 rangées de billes arbre d'entrée
20 x 52 x 22
3304
1
216,42
Roulement à aiguilles arbre d'entrée
13 x 32 x 20
pas trouvé…
par contre, il existe un roulement à aiguilles INA NKI 20/20, utilisable à condition de baguer l'arbre…
1
110,47
Roulement à billes arbre de sortie
35 x 72 x 17
6207
1
67,74
joints spy arbre d'entrée
d'origine
33,4 x 49,4 x 8,5
GOSSIE commercialise à la place un
34 x 49 x 8

2

joint torique arbre d'entrée
53 x 60 x 3,5

1
28,12
Roulement de sortie
aiguilles 3 x 15.6

44

Joint de sortie (remplacement après modif)

Spécifique...

...mais un joint à lèvre 45 x 58 x 7 collé au joint silicone "pourrait" convenir... J'ai pas testé, ça coûte 6,63 € (mai 2007)




Roues

Roulement à rouleaux coniques
20 X 47 X 15.25
TIMKEN 30204
2 / roue
75,43
joints
24.8 x 36.6 x ???

1 / roue


Alternateur

Roulement à billes AV alternateur
17 x 40 x 15
SKF 62203 2RS1
1
78,04
Roulement à billes AR alternateur
17 x 40 x 15
SKF 62203 2RS1
1
78,04
Joint à lèvre alternateur
22 x 40x10
BA HMS4R
1
26,99
2009 :
Les temps changent !

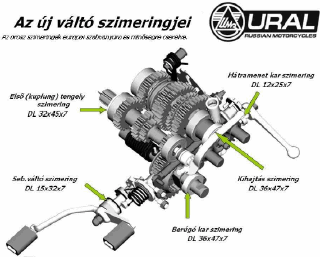

Depuis que le tableau précédent a été créé, il y a eu des évolutions. Le document ci-dessous (1,2 Mo), en hongrois (issu du site http://www.uralmotor.hu) mais fort clair, vous aidera probablement :
Et puis n'oubliez pas de consulter la page des documentations techniques.



Et voici les informations communiquées par JiPey concernant le DNEPR MT16 (donc avec roue motrice sur le panier ) :
Type
Emplacement
Dimensions

Référence

Référence Russe
Quantité

MOTEUR

Roulement à billes Portée avant du vilebrequin
45 x 85 x 19
6209
209
1
Roulement à rouleaux Portée arrière du vilebrequin
45 x 85 x 19
NU 209
42209 K
1

BOITE A VITESSES

Roulement à billes Portée avant de l'arbre primaire
25 x 52 x 15
6205
6-205 k
1
Roulement à billes Portée arrière de l'arbre primaire
17 x 47 x 14
6303
303 K
1
Roulement à billes Portées de l'arbre secondaire
20 x 52 x 15
6304
304 K
2
Butée à billes Mécanisme de débrayage
0,6 x 22.7 x 5.56
Pas trouvé...
948066
1

TRANSMISSION

Douille à aiguilles Croisillons de cardan
10 x 19 x 9
Pas trouvé...
904700 YC 17
4

PONT/DIFFERENTIEL

Roulement à double rangée de billes à contact oblique Portée avant du pignon
20 x 52 x 22,20

3304

ou

5304

3086304
1
Douille à aiguilles Portée arrière du pignon
13 x 32 x 20
Pas trouvé...
874901
1
Roulement à billes Boitier de différentiel
50 x 80 x 16
6010
(110)
1
Roulement à billes Couvercle de différentiel
20 x 47 x 14
6204
204 k 2
1
Roulement à billes Couvercle réducteur
30 x 62 x 16
6206 (
6-206
1
Roulement à billes Moyeu de différentiel
25 x 47 x 8
16005
7000105
1

ROUES

Roulements à rouleaux Moyeu de roue
20 x 47 x 15
4T-30204 ou ET-30204
6-7204 K
2/roue

DIRECTION

Roulement à billes à contact oblique Colonne de direction
34 / 35 x 51 x 12.1
Pas trouvé...
778707
2
